WGT接中间套鼓型齿式联轴器
WGT接中间套鼓型齿式联轴器

WGT接中间套鼓型齿式联轴器

WGT接中间套鼓型齿式联轴器是齿式联轴器的改进型,相对于直齿联轴器来说可允许大的的角位移,可提升齿的接触条件,提高传递转矩的能...
立即订购

WGT接中间套鼓型齿式联轴器属于鼓形齿式联轴器的一种简称“鼓齿联轴器”,WGT接中间套鼓型齿式联轴器有一个制动盘,可通过控制制动盘的转速来调节机器的转动速度。

WGT接中间套鼓型齿式联轴器是齿式联轴器的改进型,相对于直齿联轴器来说可允许大的的角位移,可提升齿的接触条件,提高传递转矩的能力,延长使用寿命,具有角位移时沿齿宽的接触状态,由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。

WGT接中间套鼓型齿式联轴器在工作时,两轴产生相对角位移,内外齿的齿面周期性作轴向相对滑动,必然形成齿面磨损和功率消耗,因此,齿式联轴器需在有良好和密封的状态下工作。齿式联轴器径向尺寸小,承载能力大,常用于低速重载工况条件的轴系传动,精度适宜并经动平衡的齿式联轴器可用于高速传动。

WG型--基本型;

WGP型--带制动盘型,适用于与点盘式制动器配套;

WGZ型--带制动轮型,适用于与瓦块式制动器配套;

WGT型--接中间套型,适用于两轴长距离联接,许用转速[n]取决于中间套的长度和质量,并应验算临界转速;

WGC型--垂直安装型,用于联接垂直的两轴线轴系传动;

I型--密封端盖为分离型,齿间距较大,可以允许较大的径向位移,可与Y、J1、Z1型轴伸联接;

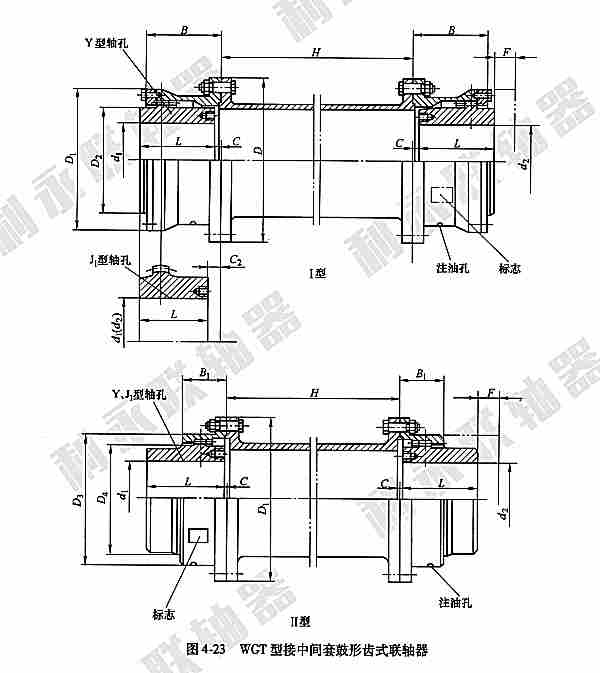

型号公称转矩 Tn Kn.m转速(n)r/min轴孔直径??? d1 d2轴孔长度 LDD1D2D3D4BB1FH?

min

CC重量 kg
IIIJ1
WGT10.71400025-4244-1121221159888605850307533125.66
WGT21.25400030-5682-112150145118108776852308033169.78
WGT32.5400040-6384-1421701651401259080543080331616.7
WGT44.5400040-8084-172200195160145112905830100331725.6
WGT57.1400040-9084-1722252151801681281006330100331935
WGT610400060-100107-2122452302001851451126730100552051.6
WGT714375060-110107-2122722652302101601227430120552068.6
WGT820330080-125132-2122902722452251761368130120552080
WGT925300080-140167-25231530526524519014088301555528106
WGT10402650100-160167-30235534030028022516598301555528160
WGT12562350100-180167-302412385345325256180112401758832217
WGT12802100130-200202-352440435375360288210125402058832305
WGT131121850160-220242-352490480425400320235136502058832395
WGT141601850190-260282-41054554046244036226515850240101010530
WGT152241500240-280330-470580-488-385280-5024010-10685
WGT162801300240-300330-470650-560-440300-5024012-12948
WGT173551200240-320330-470690-600-460325-5028012-121059
WGT184501050240-360330-550750-650-510350-6028012-121400
WGT19560950240-380330-550775-690-535372-6035012-121544
WGT20710800260-440330-650825-730-580392.5-6035014-142100
WGT21800750280-440380-650925-825-620405-6035014-142482
WGT22900650320-460380-650950-850-665410-6040014-142800
WGT231000600360-500450-6501030-900-710440-6040014-143183
WGT241250550380-520450-8001060-925-730450-7040014-16
