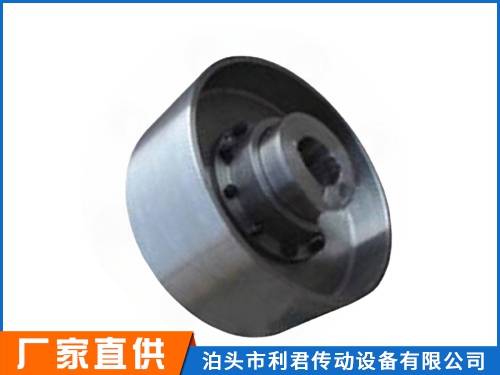

NGCLZ型接中间轴带制动轮
NGCLZ型接中间轴带制动轮鼓形齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。外齿分为直齿和鼓形齿两种齿形,所谓鼓形齿即为将外齿制成球面,球面中心在齿轮轴线上,齿侧间隙较一般齿轮大,鼓形齿联轴器可允许较大的角位移(相对于直齿联轴器),可齿的接触条件,提高传递转矩的能力,延长使用寿命,有角位移时沿齿宽的接触状态。
NGCLZ型带制动轮鼓形齿式联轴器有A型、B型两种型式,A型适用于NGCLZ1~NGCLZ13型,B型适用于NGCL14型。
NGCLZ型带制动轮鼓形齿式联轴器具有径向、轴向和角向等轴线偏差补偿能力,具有结构紧凑、回转半径小、承载能力大、传动、噪声低及维修周期长等优点,特别适用于低速重载工况,如冶金、矿山、起重运输等行业、也适用于石油、化工、通用机械等各类机械的轴系传动。
鼓形齿是将外齿制成球面,球面中心在齿轮轴线上,齿侧间隙较一般齿轮大,鼓形齿式联轴器相对于直齿联轴器可允许较大的角位移,可齿的接触条件,提高传递转矩的能力,延长使用寿命。
NGCLZ型带制动轮鼓形齿式联轴器的基本参数:
轴孔直径d1d2:0:222、24、25、28、30、32、35mm
轴孔长度Y:52、62、82mm,JJ1:38、44、60mm
制动轮D160mm
大外径:103mm
转动惯量范围:0.071、0.072、0.076kg.㎡
大外径D:50mm
弹性件型号:MT1
型号 | 公称扭矩 Tn N.m | 许用转速 r/min | 轴孔直径 | 轴孔长度 L | D | D1 | D2 | D3 | 转动惯量 (kg.m2) | |
dz | d1,d2 | |||||||||
NGCL1 | 355 | 4000 | 20-35 | 20-35 | 38-82 | 103 | 71 | 50 | 160 | 0.07-0.071 |
NGCL2 | 630 | 4000 | 25-45 | 25-45 | 44-112 | 115 | 83 | 60 | 160 | 0.079-0.083 |
NGCL3 | 1000 | 3800 | 30-55 | 28-56 | 44-110 | 127 | 95 | 75 | 200 | 0.181-0.187 |
NGCL4 | 1600 | 3800 | 40-65 | 38-65 | 60-142 | 149 | 116 | 90 | 200 | 0.225-0.246 |
NGCL5 | 2800 | 3000 | 45-75 | 40-75 | 84-142 | 167 | 134 | 105 | 250 | 0.58-0.609 |
NGCL6 | 4500 | 3000 | 50-90 | 45-90 | 84-172 | 187 | 153 | 125 | 250 | 0.714-0.795 |
NGCL7 | 6300 | 2400 | 60-100 | 50-100 | 84-212 | 204 | 170 | 140 | 315(300) | 1.17-1.388 |
NGCL8 | 9000 | 1900 | 70-110 | 55-110 | 82-212 | 230 | 186 | 155 | 400 | 3.747-4.072 |
NGCL9 | 14000 | 1500 | 80-130 | 60-130 | 107-252 | 256 | 212 | 180 | 500 | 9.427-9.847 |
NGCL10 | 20000 | 1200 | 80-150 | 65-150 | 107-252 | 287 | 239 | 200 | 630(600) | 28.238-29.248 |
NGCL11 | 31500 | 1050 | 100-170 | 70-170 | 107-302 | 325 | 276 | 235 | 710(700) | 44.309-47.08 |
NGCL12 | 45000 | 1050 | 100-200 | 75-200 | 107-352 | 362 | 313 | 270 | 710(700) | 47.88-53.69 |
NGCL13 | 63000 | 950 | 150-220 | 150-220 | 202-352 | 412 | 350 | 300 | 800 | 82.7-86.67 |
NGCL14 | 100000 | 950 | 170-220 | 170-250 | 242-410 | 462 | 420 | 335 | 800 | 99.1-105.9 |
