WH型滑块联轴器

WH型滑块联轴器与十字滑块联轴器结构相似，不同之处在于中心十字滑块为方形滑块，使用中心滑块在其两边半联轴器端面的相应径向槽内滑动，以完成两半联轴器联接。该联轴器噪声大，功率低，磨损快，一般尽量不选用，只要转速很低的场合，如球磨机等应用。

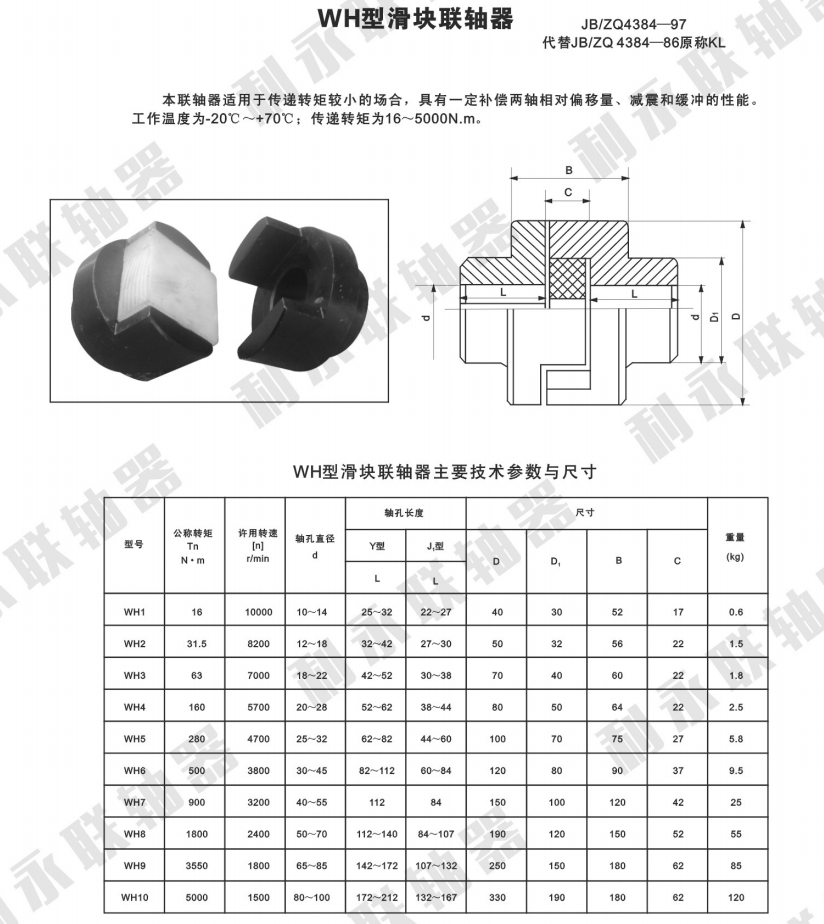

WH型滑块联轴器具体型号：

WH1、WH2、WH3、WH4、WH5、WH6、WH7、WH8、WH9、WH10

WH型滑块联轴器是无弹性元件联轴器的一种，主要用于允许两轴有径向偏移的联接，由两头面有凹槽的半联轴器和中心的方形滑块组成，使用中心滑块在其两边半联轴器端面的相应径向槽内滑动，以完成两半联轴器联接。

WH型滑块联轴器噪声大，功率低，磨损快，一般尽量不选用，只要转速很低的场合，如球磨机等才选用。为了改进平衡情况，螺栓应正、倒相间安装。夹壳联轴器不具备轴向、径向和角向的补偿性能。WH型滑块联轴器中间十字滑块为方形滑块,两半联轴器因端面上的凹槽相应加宽而呈爪形。方形滑块嵌在两半联轴器的宽槽中,并可在其间滑动,以补偿两轴轴线的相对径向位移。同时,也可补偿的相对角位移。滑块用尼龙6制成。尼龙滑块中可添加少量石墨或二硫化铝，以减小摩擦和提高抗磨能力,工作时可无需润滑。利用中间滑块在其两侧半联轴器端面的相应径向槽内滑动，以实现两半联轴器联接。两个在端面上开有凹槽的半联轴器和一一个两面带有凸牙的中间盘组成,因凸牙可在凹槽中滑动,故可补偿安装及运转时两轴间的相对位移,同时滑块联轴器还有两个轴套和一一个滑块,其中滑块是-一个传递扭矩元件本联轴器适用于传递转矩较小的场合,零件以碳钢为材料,其工作表面经过热处理,其硬度提高了很多具有补偿两轴相对偏移量、减震和缓冲的性能,滑块和轴套之间用微小的压力进行吻台,这种压力能使联轴器在设备运转中具有零间隙运转,从而减少联轴器的反冲作用,工作温度为-20°C-70°C,许用转速为1500-10000r/min,传递转矩为16-5000N.m。该联轴器噪声大效率低磨损快,般尽量不选用,可用于-般常用电机,个别的场台也可以用来联接伺服电机,在使用过程中通过滑块的滑动来纠正相对位移。只有转速很低的场合,如球磨机等才选用。使用时可从从中间盘的油孔中注油进行润滑,减小了滑块间的摩擦从而提高了工作效率。

由于用非金属的方形滑块,重量较轻,转动时惯性力也较小。这种联轴器适用于传递扭矩不大、转速较高但无剧烈冲击的两轴联接。

尺寸选定后,应验算滑块工作面上的压强。计算时,滑块与宽槽工作面上的压强沿径向呈三角形规律分布。
