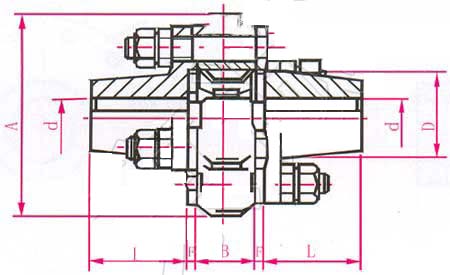

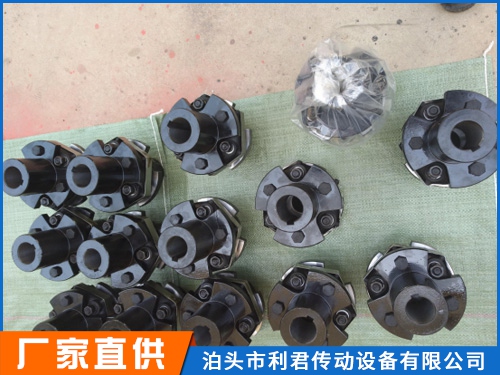

DL型多角形橡胶联轴器是用橡胶材料作成截面为6角(或8角)形的弹性件,在每一处嵌有与橡胶硫化后粘结在一起的套管,利用穿过套管的6个(或8个)螺栓交错地与主、从动端上的半联轴器凸缘联结。多角形橡胶联轴器的特点是结构简单不用润滑装拆方便具有缓和传动轴系的扭转振动和冲击载荷,防止传动轴系共振并能补偿两轴线相对偏移的性能,适用于中等转矩50-8000N.m的轻工工程机械矿山机械等行业适用于有粉尘,水分的工况环境,工作温度为-30-60°C,用于振动筛的联接。LD1-LD6型为六角形,LD7-LD11型为八角形。
在标准件里联轴器也算其中的一种产品配件,可分为百种型号,在一种型号里又会有小小长长短短尺寸的标准,在加上不同的用户对于自己的工况要求也会改变传动件的尺寸变化,这样一来就会产性了号统--尺寸不统--的实际尺寸来!所有厂家就做不到上千种规格尺寸都有现货的程度,因此很难做到急买即卖。鑫程联轴器尽量做到工期短,预先备好备件,尺寸订下来简单加工即发货。
联轴器的安装与维护方法:
1、适当选择;
对于外形尺寸,径向和轴向尺寸,在机器设备允许的安装空间以内。应选择装拆方便、不用维护、维护周期长或维护方便、换易损件用移动两轴、对中调整容易的联轴器。
2、选择寿命长的;
大型机器设备调整两轴对中较困难,应选择使用时间长和换易损件方便的联轴器。金属弹性元性挠性联轴器-般比非金属弹性元件挠性联轴器的使用寿命长。需密封润滑和使用不时间长的联轴器,必然增加维护工作量。对于长期连续运转和经济效益较高的场合,上工业发达,已普通选用使用寿命长、不用润滑和维护的膜片联轴顺取代鼓形齿式联轴器,不仅提高了经济效益,还可净化工作环境。
3、优势;
在轧机传动系统选用我国研制的弹性活销联轴器和扇形块弹性联轴器,不仅具有膜片联轴器的优点,而且缓冲减振效果好,价格便宜。并可接受非标设计及制造。
型号 | 公称转矩Tn/N.m | 许用转速[n]/r/min | 允许扭转角度/(°) | 轴孔直径d1、d2、dz | 轴孔长度 | D | D1 | L2 | L3 | A | 转动惯性kg.m2 | 质量kg | |
Y型 | J1、Z1 型 | ||||||||||||
L | L1 | ||||||||||||
DL1 | 50 | 5000 | 5 | 12、14 | 32 | - | 96 | 42 | 75 | 28 | 75 | 0.001 | 1.9 |
16、18、19 | 42 | 30 | |||||||||||
20、22、24 | 52 | 38 | |||||||||||
25 | 62 | 44 | |||||||||||
DL2 | 80 | 4000 | 16、18、19 | 42 | 30 | 118 | 55 | 85 | 32 | 85 | 0.0031 | 3.9 | |
20、22、24 | 52 | 38 | |||||||||||
25、28 | 62 | 44 | |||||||||||
30、32 | 82 | 60 | |||||||||||
DL3 | 160 | 3150 | 4 | 20、22、24 | 52 | 38 | 142 | 68 | 105 | 46 | 105 | 0.0089 | 8 |
25、28 | 62 | 44 | |||||||||||
30、32、35、38 | 82 | 60 | |||||||||||
40 | 112 | 84 | |||||||||||
DL4 | 280 | 2500 | 22、24 | 52 | 38 | 182 | 92 | 120 | 52 | 120 | 0.026 | 14.2 | |
25、28 | 62 | 44 | |||||||||||
30、32、35、38 | 82 | 60 | |||||||||||
40、42、45、48、50、55 | 112 | 84 | |||||||||||
DL5 | 560 | 2000 | 25、28 | 62 | 44 | 235 | 122 | 140 | 62 | 140 | 0.095 | 31.4 | |
30、32、35、38 | 82 | 60 | |||||||||||
40、42、45、48、50、55、56 | 112 | 84 | |||||||||||
60、63、65、70、71 | 142 | 107 | |||||||||||
DL6 | 800 | 1800 | 28 | 62 | 44 | 258 | 128 | 150 | 68 | 150 | 0.132 | 35.6 | |
30、32、35、38 | 82 | 60 | |||||||||||
40、42、45、48、50、55、56 | 112 | 84 | |||||||||||
60、63、65、70、71 | 142 | 107 | |||||||||||
DL7 | 1250 | 1600 | 35、38 | 82 | 60 | 282 | 148 | 185 | 78 | 185 | 0.287 | 58.4 | |
40、42、45、48、50、55、56 | 112 | 84 | |||||||||||
60、63、65、70、71、75 | 142 | 107 | |||||||||||
80、85 | 172 | 132 | |||||||||||
DL8 | 2500 | 1250 | 40、42、45、48、50、55、56 | 112 | 84 | 372 | 190 | 230 | 100 | 230 | 0.952 | 117.1 | |
60、63、65、70、71、75 | 142 | 107 | |||||||||||
80、85、90、95 | 172 | 132 | |||||||||||
100、110 | 212 | 167 | |||||||||||
DL9 | 3550 | 1120 | 45、48、50、55、56 | 112 | 84 | 420 | 220 | 270 | 115 | 270 | 1.981 | 171.8 | |
60、63、65、70、71、75 | 142 | 107 | |||||||||||
80、85、90、95 | 172 | 132 | |||||||||||
100、110、120、125、130 | 212 | 167 | |||||||||||
DL10 | 5600 | 1000 | 50、55、56 | 112 | 84 | 465 | 242 | 295 | 130 | 295 | 3.606 | 252.9 | |
60、63、65、70、71、75 | 142 | 107 | |||||||||||
80、85、90、95 | 172 | 132 | |||||||||||
100、110、120、125 | 212 | 167 | |||||||||||
130、140、150 | 252 | 202 | |||||||||||
DL11 | 8000 | 900 | 60、63、65、70、71、75 | 142 | 107 | 520 | 260 | 365 | 150 | 365 | 7.48 | 386.7 | |
80、85、90、95 | 172 | 132 | |||||||||||
100、110、120、125 | 212 | 167 | |||||||||||
130、140、150 | 252 | 202 | |||||||||||
160 | 302 | 242 |
