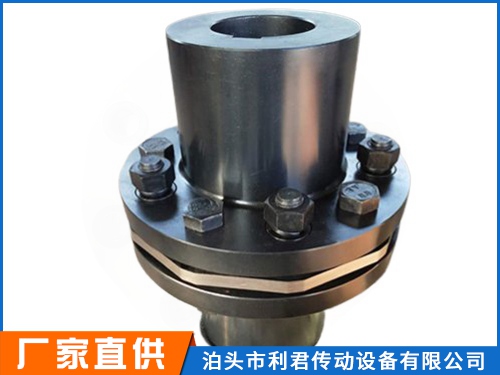

JM型膜片联轴器
JM型膜片联轴器

JM型膜片联轴器

JM膜片联轴器是具代表性的金属扰性联轴器,它在各种机械设备上都可以采用。其膜片采用0.3~2mm厚的强度不透钢薄板铆制成组件,上面有...
立即订购

JM膜片联轴器是具代表性的金属扰性联轴器,它在各种机械设备上都可以采用。其膜片采用0.3~2mm厚的强度不透钢薄板铆制成组件,上面有4~16个铰制孔,用螺拴分别与主、从动法兰联结。运行中膜片受拉、压、扭应力。这种联轴器制造成本低,传递扭矩范围大,力学有力的,装拆方便,对安装精度要求不高,它集中体现了扰性联轴器的优点,可广泛应用于各种行业,适应多种工况条件,例如泵、风机、轧机、造纸机械、电力机械、水泥机械、船舶工业、航空航天等。由于其减振有力的、传动平稳,在各种行业的应用中,深受普通的赞同和采用,尤其是在造纸行业中,它能使您生产出的纸张平整、光滑、质量大幅度提高,是发电厂、石化厂、水泥厂、轧钢厂、矿山等进行技术改造、替代进货、节能降耗的选择。

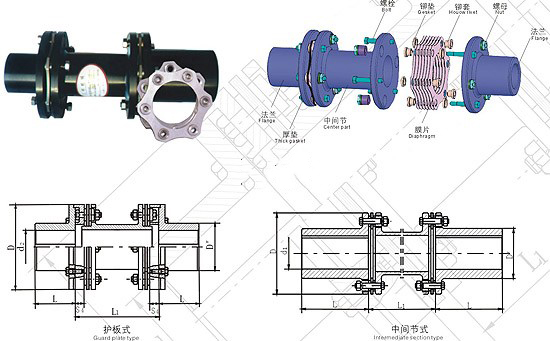

膜片联轴器的弹性元件由很薄的不锈钢膜片叠合成的膜片组件,膜片通常有束腰型,多边环形等形状,处于同一分布圆上的细致螺栓分别与主从动法兰联接。膜片组件以三维变形形式承受主从动法兰的不对中。

膜片联轴器又叫弹性叠片联轴器,或叠片挠性联轴器,近几年发展起来的新型联轴器之一,该金属膜片联轴器能补偿联接的两轴系的各种不对中误差(径向的误差、轴向的误差,角位移误差,温升变化引起的误差),JMI型带沉孔基本型膜片联轴器,主要靠联轴器中间的弹性金属膜片来传递两轴之间的转矩,具有减振吸振、无磨损、无需维护的优点,是当今替代齿式联轴器及一般联轴器的理想产品,我厂执行的标准为(JB/T 9147-1999)。

JM膜片联轴器这种特性有点像波纹管联轴器,实际上联轴器传递扭矩的方式都差不多。膜片本身很薄,所以当相对位移荷载产生时它很容易弯曲,因此可以承受高达1.5度的偏差,同时在伺服系统中产生较低的轴承负荷。膜片联轴器常用于伺服系统中,膜片具有很好的扭矩刚性,但稍逊于波纹管联轴器。另一方面,膜片联轴器非常精巧,如果在使用中误用或没有正确安装则很容易损坏。所以确定偏差在联轴器的正常运转的承受范围之内是非常需要的。选择适合的联轴器是用好联轴器的关键一步,在设计阶段就得考虑选用什么类型的联轴器了。


型号公称转矩N.m瞬时转矩N.m转速r/min轴孔直径d1、d2轴孔长度mmDmmAmm重量mm转动惯量kg.m2
J1型Y型L(推荐)
LL
JM140631070014273235808±0.20.90.0005
16、18、193042
20、22、243852
25、284462
JM263100930020、22、24385240921.40.0011
25、284462
30、32、35、386082
JM3100200840025、284462451022.10.002
30、32、35、386082
40、42、4584112
JM4250400670030、32、35、3860825512811±0.34.20.006
40、42、45、48、50、5584112
JM5500800590035、386082651456.40.012
40、42、45、48、50、55、5684112
60、63、65107142
JM68001250510040、42、45、48、50、55、56841127516814±0.39.60.024
60、63、65、70、71、75107142
JM710002000475045、48、50、55、56841128018015±0.412.50.0365
60、63、65、70、71、75107142
80132172
JM816003150430050、55、568411220015.50.057
60、63、65、70、71、75107142
80、85132172
JM925004000420055、568411220520±0.416.50.065
60、63、65、70、71、75107142
80、85132172
JM1031505000400055、56841129021519.50.083
60、63、65、70、71、75107142
80、85、90132172
JM1140006300365060、63、65、70、71、7510714210023523±0.5250.131
80、85、90、95132172
JM1250008000340060、63、65、70、71、75107142250300.174
80、85、90、95132172
100167212
JM13630010000320063、65、70、71、75107142110210360.239
80、85、90、95132172
100、110167212
JM14800012500285065、70、71、7510714211530027±0.6450.38
80、85、90、95132172
100、110167212
JM151000016000270070、71、75107142125320550.5
80、85、90、95132172
100、110、120、125167212
