JMIJ膜片联轴器
JMIJ膜片联轴器

JMIJ膜片联轴器

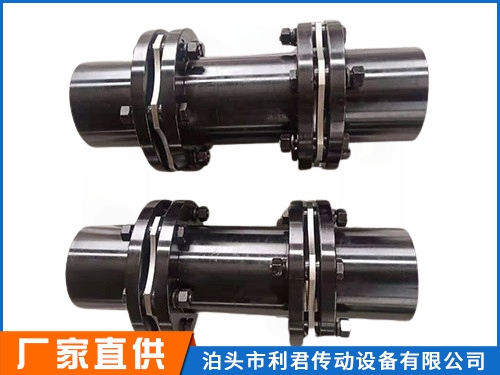

JMIJ膜片联轴器是一种性能稳定的金属弹性元件联轴器,由中间的套筒和两边的膜片组、半联轴器通过铰制孔螺栓交错地联接起来,膜片组由...
立即订购

JMIJ型膜片联轴器是一种性能稳定的金属弹性元件联轴器,由中间的套筒和两边的膜片组、半联轴器通过铰制孔螺栓交错地联接起来,膜片组由由多片很薄得不锈钢板制成,膜片组根据结构不同可分为连杆式和整体式两种。

JMIJ型膜片联轴器靠两边的膜片的弹性变形来补偿所联两轴的相对位移,主要特点是不用润滑,结构较紧凑,使用寿命长,无旋转间隙,不受温度和油污影响,具有耐酸、耐碱的特点,适用于高温、高速、有腐蚀介质工况环境的轴系传动。

JMIJ型膜片联轴器作为连接轴的关键传动装置,正确的安装方式,可以让中间轴膜片联轴器的稳定性能和长寿命。具体安装方式如下:螺栓是中间轴膜片联轴器的重要部件之一。它的安装正确与否直接影响到膜片联轴器的性能寿命,否则会造成的人力和配件的浪费。因此正确安装螺栓方向是关键的一环,并千万切记不要装反和丢下任何一个小零件,包括弹簧垫圈。只有这样才能使螺栓组件发挥它的优良性能,不会使联轴器其它部件损坏。

JMIJ型膜片联轴器安装使用说明

1.安装前应首先检查原动机和工作机两轴是否同心,两轴表面是否有包装纸和碰伤,联轴器两个半联轴节内孔是否有杂物,内孔棱边是否有碰伤、如有应将轴、半联轴节清理干净,碰伤用细锉处理好。然后检查两个半联轴节的内孔直径和长度是否同原动机、工作机的直径和轴伸长度尺寸相符。一般选型时,让原动机和工作机端半联轴节长度小于其轴伸长度10—30mm为好。

2.为了便于安装,较好是将两个半联轴节放在120--150的保温箱或油槽中进行预热,使内孔尺寸涨大很容易装上。安装后让轴头不能凸出半联轴节端面,以齐平为好。检测两半联轴节之间的距离:沿半联轴节的法兰盘两内侧测出3--4点的读数取平均值,及加长段与两个膜片组实测尺寸之和,两者误差控制在0—0.4mm范围之内。

3.找正:用百分表检测两半联轴节法兰盘端面和外圆跳动,当法兰盘外圆小于250mm时跳动值应不大于0.05mm;当法兰盘外圆大于250mm时,跳动值应不大于0.08。


型 号公称转矩
Tn /N.m
瞬时大的转矩Tmax
/N.m
许用转速
[n]
/r.min -1
轴孔直径d(H 7 ) 轴孔轴孔轴孔轴孔DtL2转动惯量 I/kg.m 2 ≈质量 m/kg ≈
Y型J、J1、Z、Z1 型L推荐
LLL1
JMIJ1258060001432-J1 型为27 Z1 型为2035908.81000.00131.8
16、18、194230
20、22 38
JMIJ263180500018、1942-30451009.51000.0022.4
20、22、245238
256244
JMIJ3100315500020、22、2452-3850120111200.00474.1
25、286244
308260
JMIJ416050045002452-385513012.51200.00695.4
25、286244
30、32、358260
JMIJ525071040002862-4460150141400.01538.8
30、32、35、388260
4011284
JMIJ64001120360032、35、388282606517015.51400.028113.4
40、42、45、48、50112-84
JMIJ76301800300040、421121128470210191500.07622.3
45、48、50、55、56
60142107
JMIJ810002500280045、48112112848024022.51800.160236
50、55、56
60、63、65、70142107
JMIJ916004000250055、561121128485260242200.250948
60、63、65、70、71、75142 107
80172132
JMIJ1025006300200063、65、70、71、7514214210790280172500.519585
80、85、90、95172-132
JMIJ11400090001800751421421079530019.52900.8223112
80、85、90、95172172132
100、110212-167
JMIJ12630012500160090、95172 132120340233001.4109152
100、110、120、125212167
