JMⅡ型JMⅡ型膜片联轴器

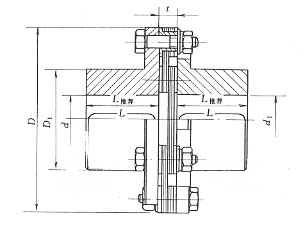

JMⅡ型膜片联轴器是由几组膜片(不锈钢薄扳)用螺栓交错地与两半联轴器联接,每组膜片由数片叠集而成,膜片分为连杆式和不同形状的整片式。
JMⅡ型膜片联轴器靠膜片的弹性变形来补偿所联两轴的相对位移,是一种性能稳定的金属弹性元件挠性联轴器,不用润滑,结构较紧凑,强度好,使用寿命长,无旋转间隙,不受温度和油污影响,具有耐酸、耐碱、性能稳定的特点,适用于高温、高速、有腐蚀介质工况环境的轴系传动,广泛用于各种机械装置的轴系传动,如水泵(尤其是大功率、化工泵)、风机、压缩机、液压机械、石油机械、印刷机械、纺织机械、化工机械、矿山机械、冶金机械、航空(直升飞机)、舰艇高速动力传动系统,经动平衡后应用于高速传动轴系已比较普遍。
JMⅡ型膜片联轴器与齿式联轴器相比,没有相对滑动,不需要润滑、密封,无噪声,基本不用维修,制造较方便,可部分代替齿式联轴器。JZM型JMⅡ型膜片联轴器是我国重要推广应用的性能稳定挠性联轴器,且工业发达家园已普遍采用。在实际应用中一般采用接中间轴型,以提高两轴线偏移补偿性能。
型 号 | 公称转矩 Tn /N.m | 瞬时大的转矩 Tmax /N.m | 大的转速 nmax r/min | 轴孔直径 d1,d2 | 轴孔长度 | D | D1 | t | 扭转刚度 ×10 | 质量 Kg | 转动惯量 kg.㎡ | ||||
L推荐 | |||||||||||||||
38±0.9 | 14.26 | 150 | 2.69 | ||||||||||||
JMⅡ20 | 31500 | 50000 | 1850 | 110-180 | 167-302 | 185 | 460 | 260 | 22.13 | 170 | 3.28 | ||||
JMⅡ21 | 35500 | 56000 | 1800 | 120-200 | 167-282 | 200 | 480 | 280 | 23.7 | 200 | 4.28 | ||||
JMⅡ22 | 40000 | 63000 | 1700 | 130-200 | 202-352 | 210 | 500 | 295 | 24.6 | 230 | 5.18 | ||||
JMⅡ23 | 50000 | 80000 | 1600 | 140-220 | 202-352 | 220 | 540 | 310 | 44±1 | 29.71 | 275 | 7.7 | |||
JMⅡ24 | 63000 | 100000 | 1450 | 150-240 | 202-410 | 240 | 600 | 335 | 50±1.2 | 32.64 | 380 | 9.3 | |||
JMⅡ25 | 80000 | 125000 | 1400 | 160-250 | 242-352 | 255 | 620 | 350 | 50±1.2 | 37.69 | 410 | 15.3 | |||
JMⅡ26 | 90000 | 140000 | 1300 | 180-260 | 242-410 | 275 | 660 | 385 | 50.43 | 510 | 20.9 | ||||
JMⅡ27 | 112000 | 180000 | 1200 | 190-280 | 282-470 | 295 | 720 | 410 | 60±1.4 | 71.51 | 620 | 32.4 | |||
JMⅡ28 | 140000 | 200000 | 1150 | 220-300 | 282-470 | 300 | 740 | 420 | 93.37 | 680 | 36 | ||||
JMⅡ29 | 160000 | 224000 | 1100 | 240-320 | 330-470 | 320 | 770 | 450 | 114.53 | 780 | 43.9 | ||||
JMⅡ30 | 180000 | 280000 | 1050 | 250-340 | 330-550 | 350 | 820 | 490 | 130.76 | 950 | 60.5 |
