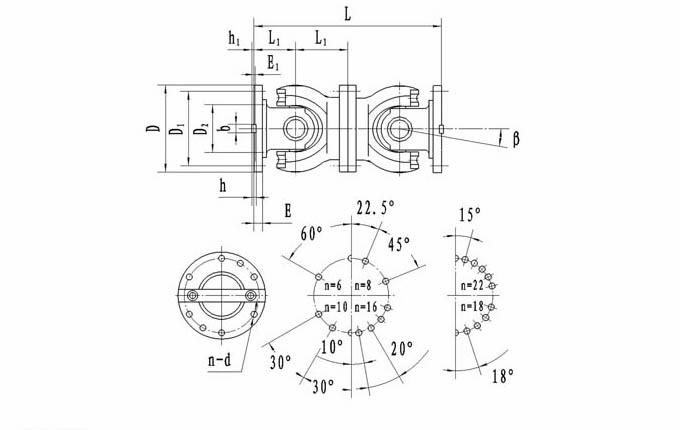

SWC无伸缩叉头式万向轴

SWC无伸缩叉头式万向轴主要适用于轧钢机械、起重运输机械及其他重形机械，联接两个不同轴线的传动轴系。其回转直径为100-620mm，传递额定转矩1.25-1000KN.m，轴线折角为15°—50%。

2、结构特点：

结构合理，使用有力的，采用整体式叉头，去除了螺栓压紧轴承座（盖）这一薄弱环节，全部避免了常见的螺栓松动或断裂造成的恶性破坏事件，使用寿命比其他型式联轴器提高30%-50%。

承载能力高。

传动效率好，传动效率好达80%-90%，用于大功率传动，节能显著，可降低电耗5%-15%。

传动平稳，噪声低，一般噪声为30-40dB(A).

3、型式

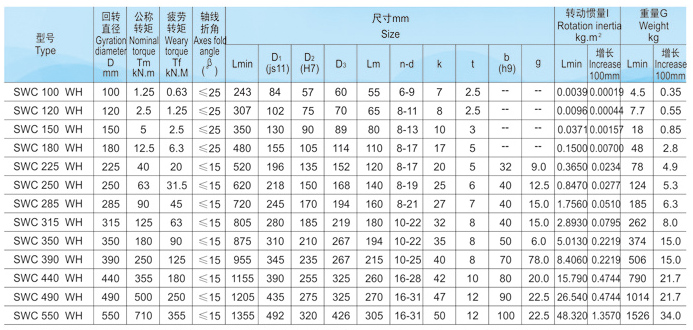

SWC型万向联轴器分BH、BF、DH、CH、WH、WF和WD七种型式。

4、万向联轴器的选用。

该万向联轴器由两个万向节和一根中间轴所构成。为使主、从动轴的角速度相等，即ω1=ω2，须满足三个条件：

①中间轴与主、从动轴间的节点倾角相等，即β1=β2

②中间轴两端的叉头位于同一相位。

③主、从动轴与中间轴的中心线位于同一平面内。

万向轴联器的安装型式按其轴线相互位置，一般分为Z型（两轴平行）和W型（两轴相交）。

万向联轴器应根据载荷特性、计算转矩、轴承寿命及工作转速选用。
