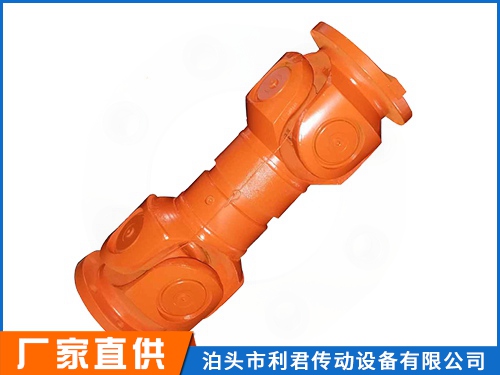

SWC-DH短伸缩式万向轴_SWC-DH型短伸缩焊接式万向联轴器
SWC-DH型十字轴式万向联轴器是一种常用的联轴器。利用其结构的特点能使不在同一轴线或轴线折角较大或轴向移动较大的两轴等角速连续回...
立即订购
SWC-DH型十字轴式万向联轴器是一种常用的联轴器。利用其结构的特点能使不在同一轴线或轴线折角较大或轴向移动较大的两轴等角速连续回转,并优良地传递转矩和运动。能广泛应用于冶金、起重、工程运输、矿山、石油、船舶、煤炭、橡胶、造纸机械及其它重机行业的机械轴系中传递转矩。
SWC-DH型十字轴式万向联轴器的主要特点为:1.具有较大的角度补偿能力。2.结构紧凑合理。SWC-DH型采用整体式叉头,使运载具有优良性。3.承载能力大。与回转直径相同的其它型式的联轴相比较,其所传递的扭矩大的,此对回转直径受限制的机械设备,其配套范围具有优越性。4.传动效率好。其传动效率达80-90%,用于大功率传动,节能效果优良果。5.运载平稳,噪声低,装拆维护方便。
本公司专注服务生产联轴器系列产品:弹性联轴器,鼓形齿式联轴器,万向联轴器,梅花联轴器,膜片联轴器,蛇簧联轴器等六大类50多个品种上千种规格的标准及非标准产品,提供代加工、定制、齿圈出售业务。并具有批量生产的优越条件及优势,能满足用户的各种需求。公司自创建以来,本着诚实信用原则,与多家客户建立了长期的合作关系,现在全讯白菜正进一步加强员工技术培训,提高技术水平。
型号 | 回转 直径 D mm | 公称 扭矩 Tn (KN.m) | 疲劳 扭矩 Tf (KN.m) | 轴线 折角 <β | 尺 寸(mm) | 转动惯量 I (㎏.㎡) | 重量 G (㎏) | ||||||||||||
伸缩量Ls | Lmin | D1 (js11) | D2 (H7) | D3 | Lm | n-d | k | t | B (h9) | g | Lmin | 增长 100mm | Lmin | 增长 100mm | |||||
SWC180DH1 | 180 | 12.5 | 6.3 | 25° | 75 | 155 | 105 | 108 | 110 | 8-17 | 17 | 5 | 0.165 | 0.0070 | 58 | 2.8 | |||
SWC180DH2 | 55 | 600 | 0.162 | 56 | |||||||||||||||
SWC180DH3 | 40 | 550 | 0.160 | 52 | |||||||||||||||
SWC225DH1 | 225 | 40 | 20 | 15° | 85 | 710 | 196 | 135 | 152 | 120 | 8-17 | 20 | 5 | 32 | 9.0 | 0.415 | 0.0234 | 95 | 4.9 |
SWC225DH2 | 70 | 610 | 0.397 | 92 | |||||||||||||||
SWC250DH1 | 250 | 63 | 31.5 | 15° | 100 | 790 | 218 | 150 | 159 | 140 | 8-19 | 25 | 6 | 40 | 12.5 | 0.415 | 0.0277 | 95 | 5.3 |
SWC180DH1 | 70 | 735 | 0.885 | 136 | |||||||||||||||
SWC285DH1 | 285 | 90 | 45 | 15° | 120 | 950 | 245 | 170 | 194 | 160 | 8-21 | 27 | 7 | 40 | 15.0 | 1.876 | 0.0510 | 229 | 6.3 |
SWC185DH2 | 180 | 880 | 1.801 | 221 | |||||||||||||||
SWC315DH1 | 315 | 125 | 63 | 15° | 130 | 1070 | 280 | 185 | 219 | 180 | 10-23 | 32 | 8 | 40 | 15.0 | 3.331 | 0.0795 | 346 | 8.0 |
SWC315DH2 | 90 | 980 | 3.163 | 334 | |||||||||||||||
SWC350DH1 | 350 | 180 | 90 | 15° | 85 | 710 | 310 | 210 | 245 | 194 | 10-23 | 35 | 8 | 50 | 16.0 | 6.215 | 0.2219 | 95 | 508 |
SWC350DH2 | 90 | 1070 | 5.821 | 485 | |||||||||||||||
SWC390DH1 | 390 | 250 | 125 | 15° | 150 | 1380 | 345 | 235 | 267 | 215 | 10-25 | 40 | 8 | 70 | 18.0 | 11.125 | 0.2219 | 655 | 15.0 |
SWC390DH2 | 90 | 1200 | 10.763 | 600 |
