万向节

万向节在扭转方向上无明显弹性的万向节。可分为不等速万向节、准等速万向节、等速万向节。

不等速万向节。万向节连接的两轴夹角大于零时，输出轴和输入轴之间以变化的瞬时角速度比传递运动，但平均角速度相等的万向节。

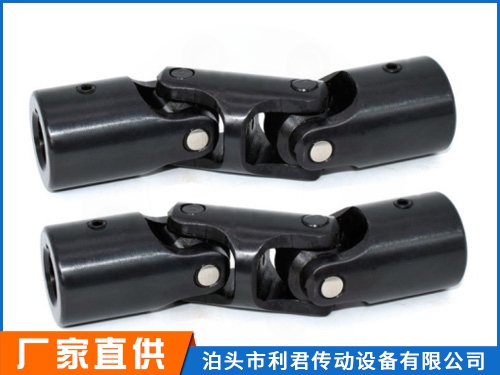

十字轴式刚性万向节由万向节叉、十字轴、滚针轴承、油封、套简、轴承盖等件组成。工作原理为：转动叉中之一则经过十字轴带动另一个叉转动，同时又可以绕十字轴中心在任意方向摆动。转动过程中滚针轴承中的滚针可自转，以便减轻摩擦。与输入动力连接的轴称输入轴（又称主动轴），经万向节输出的轴称输出轴（又称从动轴）。在输入、输出轴之间有夹角的条件下工作，两轴的角速度不等，并因此会导致输出轴及与之相连的传动部件产生扭转振动和影响这些部件的寿命。

万向节的结构和作用有点像人体四肢上的关节，它允许被连接的零件之间的夹角在确定范围内变化。为满足动力传递、适应转向和汽车运行时所产生的上下跳动所造成的角度变化，前驱动汽车的驱动桥，半轴与轮轴之间常用万向节相连。但由于受轴向尺寸的限制，要求偏角又比较大，单个的万向节不能使输出轴与轴入轴的瞬时角速度相等，容易造成振动，加剧部件的损坏，并产生很大的噪音，所以广泛采用各式各样的等速万向节。在前驱动汽车上，每个半轴用两个等速万向节，靠近变速驱动桥的万向节是半轴内侧万向节，靠近车轴的是半轴外侧万向节。在后驱动汽车上，发动机、离合器与变速器作为一个整体安装在车架上，而驱动桥通过弹性悬挂与车架连接，两者之间有一个距离，需要进行连接。汽车运行中路面不平产生跳动，负荷变化或者两个总成安装的位差等，都会使得变速器输出轴与驱动桥主减速器输入轴之间的夹角和距离发生变化，因此在后驱动汽车的万向节传动形式都采用双万向节，就是传动轴两端各有一个万向节，其作用是使传动轴两端的夹角相等，从而保护输出轴与输入轴的瞬时角速度始终相等。
