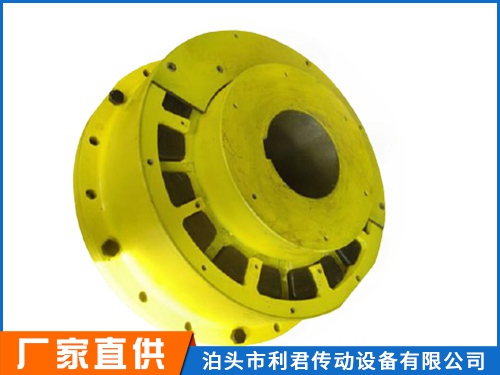

目前,磨机上广泛采用的联轴器是胶块联轴器,它是由活动半联轴器节爪盘上的爪凸,通过胶块的传递作用,带动固定半联轴器来传递扭矩的。但实践证明,该联轴器,尤其是镶嵌胶块的固定半联轴器,铸造废品率较高。使用中胶块容易磨损,固定半联轴器的凹槽在圆周上分布愈不均匀,每个胶块受力差异就愈大,磨损就愈快。因为对活动半联轴器来说,由于爪凸进行了机械加工,其制造精度是可以达到技术要求的。TLW胶块联轴器的金属部件由优良灰口铸铁GG-25制成。其弹性元件由合成椽胶制成,具有稳定的转距传递性,脆化效应小。
由于柱销和弹性元件的优化设计,即使出现轴对中偏差也无磨损。TLW胶块联轴器作为高速联轴器广泛应用在机械设备,例如泵驱动系统或发动机驱动系统,或者作为低速大转距联轴器用于联接齿轮箱和驱动设备。
TLW胶块联轴器是利用若干个H表状的弹性件,并将主、从动端半联轴器的凸块对应插入H形弹性件之间,以实现两半联轴器的联接。H型弹性块联轴器结构简单,尺寸紧凑,制造方便,成本较低,装卸方便,具有--定补偿两轴相对偏移和减振、缓冲性能,适用于联接两同轴线的传动轴,具有失效保护功能,大的保护了运行的优良性,插入式装配,因只有三个部件,确认安装简便,具有径向、角度、轴向和扭转弹性,通过弹性块传递转矩,优良的联接使其能够正反两
方向运转,并可用于频繁正反转场合。

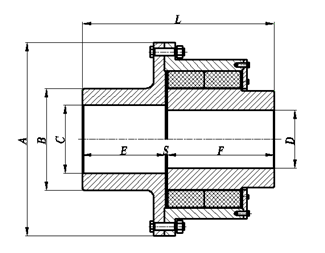

型号 | 公称扭矩(Nm) | 许用转速(rpm) | A (mm) | B (mm) | C/D (mm) | E/F (mm) | S (mm) | L (mm) | 重量(Kg) | 转动惯量(kg.) |
TLW265 | 900 | 4300 | 265 | 120 | 80 | 80 | 4 | 164 | 26 | 17.6 |
TLW305 | 1700 | 3700 | 305 | 142 | 95 | 95 | 4 | 194 | 45 | 35.6 |
TLW365 | 3200 | 3200 | 365 | 170 | 115 | 120 | 4 | 244 | 76 | 85.2 |
TLW435 | 4500 | 2700 | 435 | 195 | 130 | 135 | 6 | 276 | 117 | 166.5 |
TLW455 | 7600 | 2600 | 455 | 217 | 145 | 150 | 6 | 306 | 135 | 226.3 |
TLW535 | 11000 | 2300 | 535 | 262 | 175 | 180 | 6 | 366 | 230 | 558.2 |
型号 | 公称扭矩(Nm) | 许用转速(rpm) | A (mm) | B (mm) | C/D (mm) | E/F (mm) | S (mm) | L (mm) | 重量(Kg) | 转动惯量(kg.) |
TLW575 | 17000 | 2000 | 575 | 307 | 205 | 210 | 8 | 428 | 303 | 865.2 |
TLW645 | 26000 | 1850 | 645 | 330 | 220 | 230 | 8 | 468 | 450 | 1564.2 |
TLW695 | 36000 | 1750 | 695 | 350 | 235 | 245 | 8 | 498 | 565 | 2213.5 |
TLW755 | 48000 | 1600 | 755 | 397 | 265 | 275 | 10 | 560 | 715 | 3282.2 |
TLW805 | 61000 | 1500 | 805 | 427 | 285 | 285 | 10 | 580 | 892 | 4572.1 |
TLW895 | 88000 | 1350 | 895 | 517 | 345 | 345 | 10 | 700 | 1233 | 7944.1 |
TLW985 | 115000 | 1200 | 985 | 562 | 375 | 375 | 12 | 772 | 1783 | 13826.3 |
TLW1065 | 185000 | 1100 | 1065 | 607 | 405 | 425 | 12 | 862 | 2479 | 22401 |
TLW1155 | 260000 | 1000 | 1155 | 667 | 445 | 455 | 12 | 922 | 3182 | 33120 |
