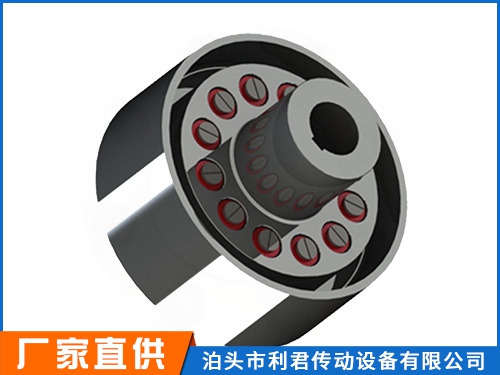

LTZ(原TLL型)带制动轮弹性套柱销联轴器
LTZ(原TLL型)带制动轮弹性套柱销联轴器

LTZ(原TLL型)带制动轮弹性套柱销联轴器

LTZ(原TLL型)带制动轮弹性套柱销联轴器结构比较简单,制造容易,不用润滑,不需要与金属硫化粘结,换弹性套方便,不用移动半联轴器...
立即订购

LTZ(原TLL型)带制动轮弹性套柱销联轴器结构比较简单,制造容易,不用润滑,不需要与金属硫化粘结,换弹性套方便,不用移动半联轴器,具有相应补偿两轴相对偏移和减振缓冲性能。弹性套工作是受压缩变形,由于弹性套的厚度较薄,体积小,弹性变形有限,所以,弹性套柱销联轴器虽可补偿轴线位移和弹性,但轴线位移许用补偿量较少,弹性较弱。弹性套柱销联轴器是依靠柱销组的锁紧力而产生于接触面的摩擦力矩,并压缩橡胶弹性套来传递转矩。适用于安装底座刚性好、对中精度较高、冲击载荷不大、对减振要求不高的中小功率轴系传动。

LTZ(原TLL型)带制动轮弹性套柱销联轴器品种、型式、规格很多,在正确理解品种、型式、规格各自概念的基础上,根据传动系统的需要来选择联轴器,先从已经制订为标准的联轴器中选择,目前我国制订为国标和行标的有十几种,这些标准联轴器绝大多数是通用联轴器,每一种联轴器都有各自的特点和适用范围,基本能够满足多种工况的需要,一般情况下设计人员无需自行设计联轴器,只有在现有标准联轴器不能满足需要时才需自行设计联轴器。标准联轴器选购方便,价格比自行设计的非标准联轴器要便宜很多。在众多的标准联轴器中,正确选择适合自己需要的联轴器,关系到机械产品轴系传动的工作性能、稳定性、使用寿命、振动、噪声、节能、传动效率、传动精度、经济性等一系列问题,也关系到机械产品的质量。

LTZ(原TLL型)带制动轮弹性套柱销联轴器的固定方法:

1、定位螺丝固定:两个定位螺丝间隙90对所固定的联轴器进行锁紧,传统的固定方式,由于螺丝的前端与轴心接触,可能会造成轴心的损伤或拆卸困难。

2、夹紧螺丝固定:利用内六角螺栓拧紧的力量,使狭缝收缩,而将轴心紧紧夹持住。这种方式固定及拆卸方便,而且不会造成轴心的损坏,是一种很常用的固定方式。

3、键槽型固定:适合高扭矩的传动,为防止轴向滑动,通常与定位螺丝固定和夹紧螺丝固定并用。

4、D字孔固定:通常情况下,如果电机的轴是成D字型,如果定位螺丝无法固定的情况下,可以将联轴器的孔处理成对应电机轴大小的D型孔,配合定位螺丝固定,就不用担心打滑了。

5、胀紧套固定:通过拧紧联轴器端面的四颗定位螺丝压迫帐套方式胀紧固定,适用于一些扭力大的步进电机和伺服电机的联结固定。

LTZ(原TLL型)带制动轮弹性套柱销联轴器在固定问题上要按照适合的方法进行,并且在固定的过程中需要严格按照操作步骤进行,并且还要确定其,所以通过的介绍,各位用户在日后的操作中能够注意到。TLL型带制动轮弹性套柱销联轴器是利用一端套有弹性套(橡胶材料)的柱销,装在两半联轴器凸缘孔中,以实现两半联轴器的联接。弹性套柱销联轴器曾经是我国应用广泛的联轴器,早在20世纪50年代末期即已制订为机械部标准,JB08-60弹性圈柱销联轴器,是一个部标准联轴器。






型号公称扭矩Tn(N.m)许用转速[n](r/min)轴孔直径d1 d2 dz轴孔配合长度D0DBSA重量Kg转动惯量Kg.m2
Y型J、J1、Z型
LL1L
TLL1125380025 28624462200130855458.30.05
30 32826082
35
TLL2250300032 35250160105515.30.15
38
40 4211284112
TLL3500240040 42315190132630.00.45
45 48
TLL4710240045 4822466539.60.50
50 55
56
60 63142107142
TLL51000240050 5511284
31525016866547.01.26
56
60 63142107142
65 70
TLL62000190063 6540031588092.61.63
70 71
75
80 85172132172
90 95
TLL74000150080 8550040021010100127.34.04
90 95
100 110212167212
TLL880001200100 110
120 12563047526512130304.315.00
130252202252
TLL9160001000120 12521216721271060029814180576.833.00
130 140252202252
150
160 170302242302
