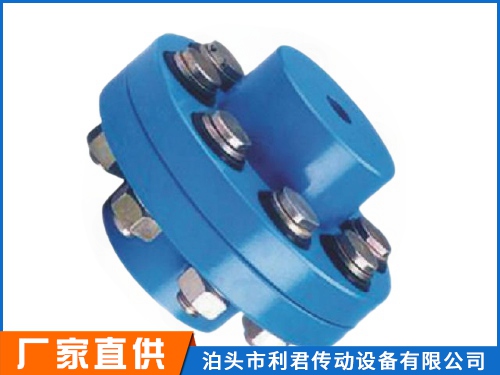

FCL型弹性套柱销联轴器利用若干非金属弹性材料制成的柱销,置于两半联轴器凸缘孔中,通过柱销实现两半联轴器联接,该联轴器结构简单,容易制造,装拆替换弹性元件比较方便,不用移动两联轴器。
FCL型弹性套柱销联轴器的优点:
1、安装方便、免维护、抗油污和以实际报告为主;
2、弹性良好,保护设备;
3、收振动,补偿径向、角向、轴偏差好过于单螺纹;
4、弹性联轴器适用于较小力矩的轴联接,如步进马达、编码器;
5、主要传动小力矩,但传递的力矩较大于单螺纹,寿命延长;
6、适合单向力的传动、不适合用于频繁正反转力的传动,可用于普通的正反转传动。
FCL型弹性套柱销联轴器的固定方式:
1、弹性联轴器定位螺丝固定:两个定位螺丝间隙90º;对所固定的轴进行锁紧,传统的固定方式,由于螺丝的前端与轴心接触,可能会造成轴心的损伤或拆卸困难。
2、弹性联轴器夹紧螺丝固定:利用内六角螺栓拧紧的力量,使狭缝收缩,而将轴心紧紧夹持住。这种方式固定及拆卸方便,而且不会造成轴心的损坏,是一种很常用的固定方式。
3、弹性联轴器键槽型固定:适合高扭矩的传动,为防止轴向滑动,通常与定位螺丝固定和夹紧螺丝固定并用。
4、弹性联轴器D字孔固定:通常情况下,如果电机的轴是成D字型,如果定位螺丝无法固定的情况下,可以将联轴器的孔处理成对应电机轴大小的D型孔,配合定位螺丝固定,就不用担心打滑了。
5、胀紧套固定:通过拧紧凌斯联轴器端面的四颗定位螺丝压迫帐套方式胀紧固定,适用于一些扭力大的步进电机和伺服电机的联结固定,如胀套膜片联轴器、胀套梅花联轴器、胀套波纹管联轴器,胀套弹性联轴器等。
型号 Type | 许用转矩 Max torque N.m | 许用转速 Max speed r/min | D | D 1 | d 1 | L | C | n-M | 重量 kg |
FCL90 | 4 | 4000 | 90 | 35.5 | 11 | 28 | 3 | 4-M8×50 | 1.7 |
FCL100 | 10 | 4000 | 100 | 40 | 11 | 35.5 | 3 | 4-M10×56 | 2.3 |
FCL112 | 16 | 4000 | 112 | 45 | 13 | 40 | 3 | 4-M10×56 | 2.8 |
FCL125 | 25 | 4000 | 125 | 50 | 13 | 45 | 3 | 4-M12×64 | 4.0 |
FCL140 | 50 | 4000 | 140 | 63 | 13 | 50 | 3 | 6-M12×64 | 5.4 |
FCL160 | 110 | 4000 | 160 | 80 | 15 | 56 | 3 | 8-M12×64 | 8.0 |
FCL180 | 157 | 3500 | 180 | 90 | 15 | 63 | 3 | 8-M12×64 | 10.5 |
FCL200 | 245 | 3200 | 200 | 100 | 21 | 71 | 4 | 8-M20×85 | 16.2 |
FCL224 | 392 | 2850 | 224 | 112 | 21 | 80 | 4 | 8-M20×85 | 21.3 |
FCL220 | 618 | 2550 | 250 | 125 | 25 | 90 | 4 | 8-M24×110 | 31.6 |
FCL280 | 980 | 2300 | 280 | 140 | 34 | 100 | 4 | 8-M24×116 | 44.0 |
FCL315 | 1568 | 2050 | 315 | 160 | 41 | 112 | 4 | 10-M24×116 | 57.7 |
FCL355 | 2450 | 1800 | 355 | 180 | 60 | 125 | 5 | 8-M30×50 | 89.5 |
FCL400 | 3920 | 1600 | 400 | 200 | 60 | 125 | 5 | 10-M30×150 | 113 |
FCL450 | 6174 | 1400 | 450 | 224 | 65 | 140 | 5 | 12-M30×150 | 145 |
FCL560 | 9800 | 1150 | 560 | 250 | 85 | 160 | 5 | 14-M30×150 | 229 |
FCL630 | 15680 | 1000 | 630 | 280 | 95 | 180 | 5 | 18-M30×150 | 296 |
