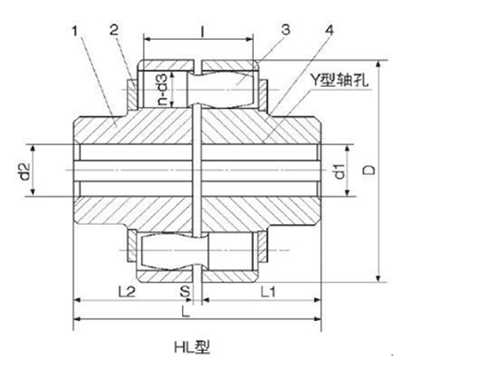

HL型弹性柱销联轴器

HL弹性柱销联轴器适用于各种机械联接两同轴线的传动轴，通常用于动频繁的高低速运动。工作温度为-20～+80℃；传递公称扭矩为40～20000N.m。

HL弹性柱销联轴器具有较大结构简单、合理，维修方便、两面对称可互换，寿命长，允许较大的轴向窜动，具有缓冲、减震、性能稳定等性能。

轴孔型式有圆柱形(Y)、圆锥形(Z)和短圆柱形(J)。轴孔和键槽按家园标准GB3852-83《联轴器轴柱和键槽形式及尺寸》的规定加工。半联轴器采用细致铸造，铸铁HT20-40、铸钢ZG35Ⅱ，轴孔和键槽采用拉制成型，柱销采用MC尼龙b制成。

HL弹性柱销联轴器是利用若干非金属弹性材料制成的柱销，置于两半联轴器凸缘孔中，通过柱销实现两半联轴器联接，该联轴器结构简单，容易制造，装拆替换弹性元件比较方便，不用移动两联轴器。弹性件工作时受剪切，工作稳定性比较差，仅适用于要求很低的中速传动轴系，不适用于作稳定性要求较高的工况，例如起重机械的提升机构的传动轴系信守合同能选用，不宜用于低速成重载及具有强烈冲击和振动较大的传动轴系，对于径向和角向偏移较大的工况以及安装精度较低的传动轴系亦不应选用，属淘汰品种。德国凌斯弹性柱销联轴器轴中的柱销在工作时处于剪切和挤压状态，其强度条件就是计算弹性柱销横截面上的剪切强度和柱销与销孔壁的挤压强度.

HL弹性柱销联轴器的特性：

1、HL弹性柱销联轴器结构简单，容易制造，装拆替换弹性元件比较方便，不用移动两联轴器；

2、HL弹性柱销联轴器弹性元件（柱销）的材料一般选用尼龙6，有微量补偿两轴线偏移能力，不宜用于低速成重载及具有强烈冲击和振动较大的传动轴系其强度条件就；

3、其强度条件是计算弹性柱销横截面上的剪切强度和柱销与销孔壁的挤压强度。

HL弹性柱销联轴器是利用一端套有弹性套（橡胶材料）的柱销，装在两半联轴器凸缘孔中，以实现两半联轴器的联接。弹性元件(柱销)的材料一般选用尼龙，有微量补偿两轴线偏移能力，弹性件工作时受剪切，工作稳定性比较差，仅适用于要求很低的中速传动轴系，不适用于工作稳定性要求较高的工况。
