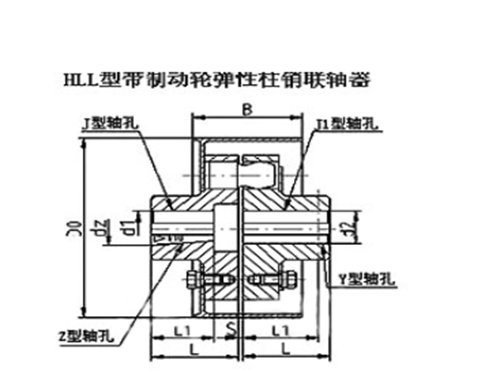

HLL型带制动轮弹性柱销联轴器

HLL型带制动轮弹性柱销联轴器具有较大结构简单、合理，维修方便、两面对称可互换，寿命长，允许较大的轴向窜动，具有缓冲等性能。

HLL型带制动轮弹性柱销联轴器结构简单，容易制造，装拆更换弹性元件比较方便，不用移动两半联轴器。弹性元件（弹性柱销）的材料一般选用尼龙，有微量补偿两轴线偏移能力，弹性件工作时受剪切，工作优良性比较差，仅适用于要求很低的中速传动轴系，不适用于工作优良性要求较高的工况。

HLL型带制动轮弹性柱销联轴器已列为标准GB5014-85，适用于各种机械联接两同轴线的传动轴，通常用于动频繁的高低速运动。工作温度为-20～+80℃；传递公称扭矩为40～20000N.m。

HLL型-带制动轮弹性柱销联轴器介绍：

本联轴器已列为标准GB5014-85，适用于各种机械联接两同轴线的传动轴，通常用于动频繁的高低速运动。工作温度为-20～+80℃；传递公称扭矩为40～20000N.m。

HLL型-带制动轮弹性柱销联轴器具有较大结构简单、合理，维修方便、两面对称可互换，寿命长，允许较大的轴向窜动，具有缓冲、减震等性能。

轴孔型式有圆柱形(Y)、圆锥形(Z)和短圆柱形(J)。轴孔和键槽按标准GB3852-83《联轴器轴柱和键槽形式及尺寸》的规定加工。半联轴器采用铸造，铸铁HT20-40、铸钢ZG35Ⅱ，轴孔和键槽采用拉制成型，柱销采用MC尼龙b制成。

HLL型-带制动轮弹性柱销联轴器是利用若干非金属弹性材料制成的柱销，置于两半联轴器凸缘孔中，通过柱销实现两半联轴器联接，该联轴器结构简单，容易制造，装拆更换弹性元件比较方便，不用移动两半联轴器。弹性元件（柱销）的材料一般选用尼龙，有微量补偿两轴线偏移能力，弹性件工作时受剪切，工作性能差，仅适用于要求很低的中速传动轴系，不适用于工作要求较高的工况。

HLL型-带制动轮弹性柱销联轴器加热应用注意事项

1.弹性柱销联轴器出现应力：由于金属内、外受热有差异，膨胀不匀，产生内应力，称热应力。若退火时温度过高而造成石墨断面，将不易切削加工且使淬火时过热和变形。脱碳使工件表面出现软点，降低表面的硬度和疲劳强度。

2.弹性柱销联轴器氧化铍。

3.弹性柱销联轴器硬而脆的网状碳化物。

4.弹性柱销联轴器脱碳：脱碳是指钢表面的碳全部或部分被烧掉的现象。

5.凌斯弹性柱销联轴器过热和过烧：过热指钢在加热中超过允许的温度之后，使晶粒长的粗大。

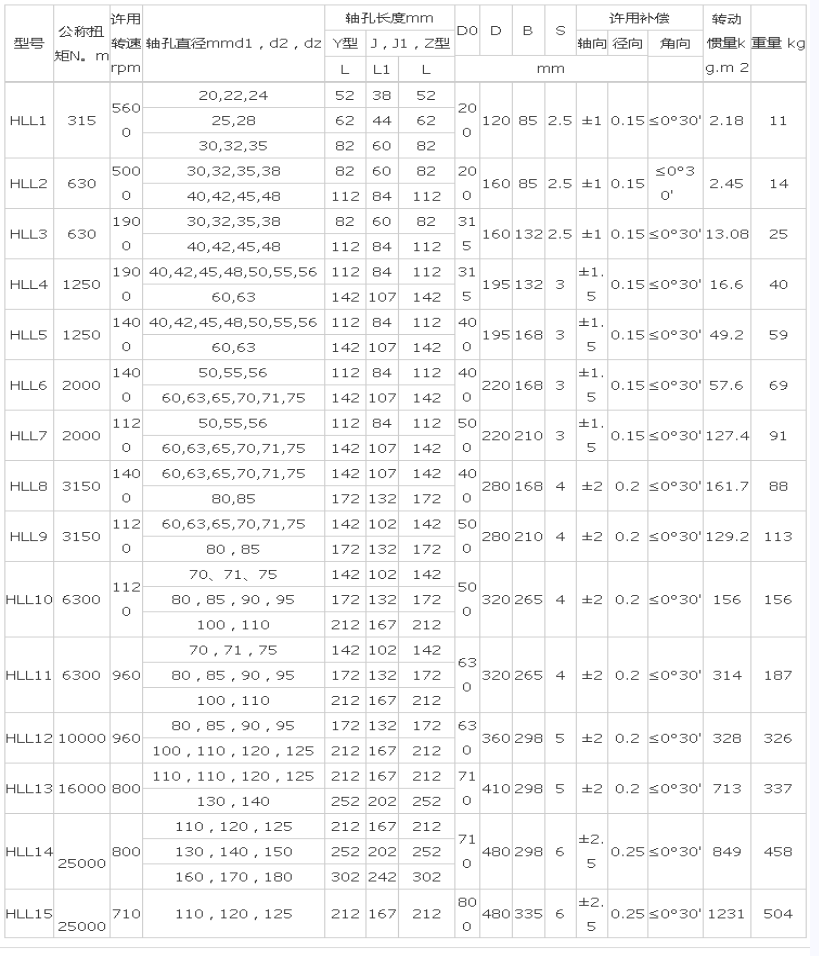

HLL型-带制动轮弹性柱销联轴器基本参数和主要尺寸
