LXQ接中间轴球铰型的详情介绍:
所回收的桑塔纳轿车等速万向传动中间轴材料为40Cr,热处理为淬火+回火处理,淬火硬度为52HRC~58HRC,淬硬层在3mm以上,所回收的试样。试样101未经使用,试样201出厂年限为10年,试样301和302出厂年限为15年,的方法和步骤如下:
1.外观检查。对所有回收的桑塔纳轿车等速万向传动中间轴进行拆卸、清理、分类和标记,对中间轴进行磁粉探伤和外观检测,剔除存在明显裂纹和明显损伤(弯折、碰伤等)的试样。
2.模态试验。利用锤击法,为减少试验过程中传感器及其线缆对中间轴动态特性的影响,采用单个加速度传感器拾取信号。动态特性试验时将中间轴十等分,拾取加速度传感器位于等分点上,激励锤逐个敲击其它等分点,每个等分点重复敲击五次,取其平均值。
第三、模态分析计算。采用DASP系统对测得数据进行整体拟合,获得中间轴前四阶固有频率。
第四、硬度试验。中间轴工作过程中主要承受扭矩,根据其尺寸结构,选取中间轴截面直径和小两个部位进行硬度测量,测点A为中间轴截面直径部位,测点B为中间轴截面直径小部位,每个测量部位沿圆周方向测量4次,终记录的硬度值取4次测量值的平均值。模态试验采用北京东方振动和噪声技术所DASP系统;传感器采用瑞士奇石乐仪器股份有限公司生产的8776A50M3型压电式加速度传感器,量程为±500g,线性范围为±1%。硬度试验在HRS-150型数显洛式硬度计上进行,保荷时间为5s,负荷为150kg,选择HRC标尺进行硬度实验。

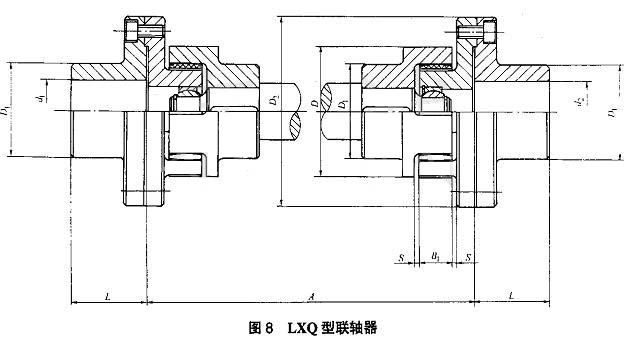

LXQ接中间轴球铰型星型弹性联轴器是以工程塑料作弹性元件,适用于联接两同轴线的传动轴系,具有补偿两轴相对偏移、缓冲、减震、性能能,适应场合普遍,传递转矩20-35000.N.M,工作温度-35-+80摄氏度并与德国ROTEX联轴器互换,聚氨脂弹性体由凸形爪块限制,可避免由于冲击产生的内部变形及离心力产生的外部变形。凸爪大的凹面,使渐开线齿上的表面压力很小,齿上即使承受过载,齿仍不会磨损或变形。
型号 | 公称转矩/N.m | 轴孔直径d1、d2 | 轴孔长度L | D | D1 | D2 | Amin | B1 | S | 质量m/kg | ||
Y型 | J1型 | Amin时 | 每增加1m | |||||||||
LXQ3 | 200 | 10、11 | 25 | 22 | 65 | 48 | 100 | 160 | 15 | 2.5 | 4.96 | 0.48 |
12、14 | 32 | 27 | ||||||||||
16、18、19 | 42 | 30 | ||||||||||
20、22、24 | 52 | 38 | ||||||||||
25、28 | 62 | 44 | ||||||||||
LXQ4 | 400 | 12、14 | 32 | 27 | 80 | 66 | 115 | 190 | 18 | 3 | 8.4 | 0.75 |
16、18、19 | 42 | 30 | ||||||||||
20、22、24 | 52 | 38 | ||||||||||
25、28 | 62 | 44 | ||||||||||
30、32、35、38 | 82 | 60 | ||||||||||
LXQ5 | 560 | 14 | 32 | 27 | 95 | 75 | 140 | 215 | 20 | 3 | 21.2 | 0.95 |
16、18、19 | 42 | 30 | ||||||||||
20、22、24 | 52 | 38 | ||||||||||
25、28 | 62 | 44 | ||||||||||
30、32、35、38 | 82 | 60 | ||||||||||
40、42 | 112 | 84 | ||||||||||
LXQ6 | 630 | 16、18、19 | 42 | 30 | 105 | 85 | 150 | 235 | 21 | 3.5 | 15.9 | 1.2 |
20、22、24 | 52 | 38 | ||||||||||
25、28 | 62 | 44 | ||||||||||
30、32、35、38 | 82 | 60 | ||||||||||
40、42、45、48 | 112 | 84 | ||||||||||
LXQ7 | 800 | 20、22、24 | 52 | 38 | 120 | 98 | 175 | 270 | 22 | 4 | 26.5 | 1.7 |
25、28 | 62 | 44 | ||||||||||
30、32、35、38 | 82 | 60 | ||||||||||
40、42、45、48、50、55 | 112 | 84 | ||||||||||
LXQ8 | 900 | 22、24 | 52 | 38 | 135 | 115 | 190 | 305 | 26 | 4.5 | 28.2 | 2.1 |
25、28 | 62 | 44 | ||||||||||
30、32、35、38 | 82 | 60 | ||||||||||
40、42、45、48、50、55、56 | 112 | 84 | ||||||||||
60、63、65 | 142 | 107 | ||||||||||
LXQ9 | 2000 | 30、32、35、38 | 82 | 60 | 160 | 135 | 215 | 340 | 30 | 5 | 57.8 | 3.1 |
40、42、45、48、50、55、56 | 112 | 84 | ||||||||||
60、63、65、70、71、75 | 142 | 107 | ||||||||||
LXQ10 | 5000 | 40、42、45、48、50、55、56 | 112 | 84 | 200 | 160 | 260 | 395 | 34 | 5.5 | 98.2 | 5.6 |
60、63、65、70、71、75 | 142 | 107 | ||||||||||
80、85、90 | 172 | 132 | ||||||||||
LXQ11 | 7100 | 50、55、56 | 112 | 84 | 225 | 180 | 285 | 435 | 38 | 6 | 144 | 6 |
60、63、65、70、71、75 | 142 | 107 | ||||||||||
80、85、90、95 | 172 | 132 | ||||||||||
100 | 212 | 167 | ||||||||||
LXQ12 | 8000 | 60、63、65、70、71、75 | 142 | 107 | 255 | 200 | 330 | 475 | 42 | 6.5 | 194 | 6.5 |
80、85、90、95 | 172 | 132 | ||||||||||
100、110 | 212 | 167 | ||||||||||
LXQ13 | 10000 | 60、63、65、70、71、75 | 142 | 107 | 290 | 230 | 370 | 530 | 46 | 7 | 277 | 8.1 |
80、85、90、95 | 172 | 132 | ||||||||||
100、110、120、125 | 212 | 167 | ||||||||||
LXQ14 | 14000 | 60、63、65、70、71、75 | 142 | 107 | 320 | 255 | 410 | 590 | 50 | 7.5 | 338 | 10.3 |
80、85、90、95 | 172 | 132 | ||||||||||
100、110、120、125 | 212 | 167 | ||||||||||
130、140 | 252 | 202 | ||||||||||
LXQ15 | 20000 | 80、85、90、95 | 172 | 132 | 370 | 290 | 460 | 675 | 57 | 9 | 645 | 13.6 |
100、110、120、125 | 212 | 167 | ||||||||||
130、140、150 | 252 | 202 | ||||||||||
160 | 302 | 242 | ||||||||||
LXQ16 | 25000 | 85、90、95 | 172 | 132 | 420 | 325 | 520 | 745 | 64 | 10.5 | 769 | 17.5 |
100、110、120、125 | 212 | 167 | ||||||||||
130、140、150 | 252 | 202 | ||||||||||
160、170、180 | 302 | 242 |
