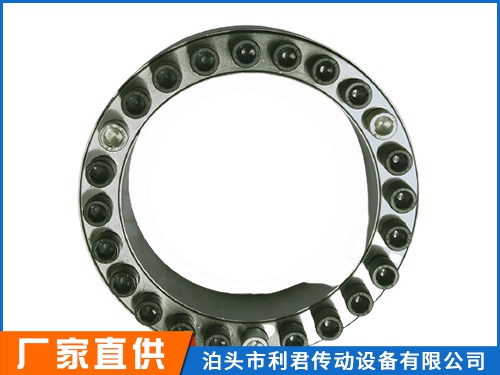

Z2胀紧套由-一个开口的双锥内环,-一个开口的双锥外环和两个双锥压紧环组成。用内六角螺栓拧紧,拧紧时弹性环没有相对于轴毂的轴向移动,与Z1型比较,同样压紧力能产生大的径向压力,传递大的载荷。为便于拆卸,在-个压紧环上有拆卸用螺孔,沿圆周共有2~4处。锁紧联结盘广泛应用于包装、印刷、 纺织、机床等机械上。标记示例:内径d=130mm、外径D= 180mm的Z 2型胀紧联接套:胀套Z2-130x 180联轴器的制作材质主要有铸铁铸钢,锻钢,铝合金铬等材质的好与次可以说决定性能及使用寿命.一般选用铸钢或者铸铁,锻钢等,全讯白菜生产的联轴器多采用45#钢的铸件或者锻件,要根据客户的要求来定材质。铸钢的机械性能比铸铁高,但其铸造性能却比铸铁差。为防止铸钢件产生浇不足、冷隔、缩孔和缩松、 裂纹及粘砂等缺陷 ,锻件的机械性能一般优于同样材料的铸件。锻造是机械制造中常用的成形方法,通过锻造能金属的铸态疏松、焊合孔洞。机械中负载高、工作条件严峻的重要零件,除形状较简单的可用轧制的板材、型材或焊接件外,多采用锻件。根据这些也就说明材质不同决定着成型以后的联轴器的性能和使用寿命也会不同,所以在订制联轴器时,请您说明您想要的联轴器的材质,我们将以您的要求定制。
基 本 尺 寸 | 额定负荷 | 胀套与轴 结合面上 的压力 Pf N/mm2 | 胀套与轮 毂结合面 上的压力Pf′ N/mm2 | 螺钉的 拧 紧 力 矩 MA N·m | 重 量 kg | |||||||
d | D | l | L | L1 | d 1 | n | 轴向力F1KN | 转矩M1 KN·m | ||||
mm | ||||||||||||
20 | 47 | 17 | 2O | 27.5 | M6 | 8 | 27 | 0.27 | 210 | 90 | 14 | 0.24 |
22 | 0.30 | 195 | 90 | 0.23 | ||||||||
25 | 50 | 9 | 30 | 0.38 | 190 | 95 | O.25 | |||||
28 | 55 | 10 | 33 | 0.47 | 185 | 95 | 0.30 | |||||
30 | 0.50 | 175 | 95 | 0.29 | ||||||||
35 | 60 | 12 | 40 | 0.70 | 180 | 105 | 0.32 | |||||
38 | 63 | 14 | 46 | 0.88 | 185 | 105 | 0.33 | |||||
40 | 65 | 0.92 | 180 | 110 | 0.34 | |||||||
42 | 72 | 20 | 24 | 33.5 | M8 | 12 | 65 | 1.36 | 200 | 117 | 35 | 0.48 |
45 | 75 | 72 | 1.62 | 210 | 125 | 0.57 | ||||||
50 | 80 | 71 | 1.77 | 190 | 115 | 0.60 | ||||||
55 | 85 | 14 | 83 | 2.27 | 200 | 130 | 0.63 | |||||
60 | 90 | 2.47 | 180 | 120 | 0.69 | |||||||
65 | 95 | 16 | 93 | 3.04 | 190 | 130 | 0.73 | |||||
70 | 110 | 24 | 28 | 39.0 | M1O | 14 | 132 | 4.60 | 210 | 130 | 70 | 1.26 |
75 | 115 | 131 | 4.90 | 195 | 125 | 1.33 | ||||||
80 | 120 | 5.20 | 180 | 120 | 1.40 | |||||||
85 | 125 | 16 | 148 | 6.30 | 195 | 130 | 1.49 | |||||
90 | 130 | 147 | 6.60 | 180 | 125 | 1.53 | ||||||
95 | 135 | 18 | 167 | 7.90 | 195 | 135 | 1.62 | |||||
100 | 145 | 29 | 33 | 47.0 | M12 | 14 | 192 | 9.60 | 135 | 125 | 2.01 | |
105 | 150 | 190 | 9.98 | 185 | 130 | 2.10 | ||||||
110 | 155 | 191 | 10.50 | 180 | 125 | 2.15 | ||||||
120 | 165 | 16 | 218 | 13.10 | 185 | 135 | 2.35 | |||||
125 | 170 | 18 | 220 | 13.78 | 180 | 130 | 2.95 | |||||
130 | 180 | 34 | 38 | 52.0 | 20 | 272 | 17.60 | 165 | 120 | 3.51 | ||
140 | 190 | 22 | 298 | 20.90 | 165 | 125 | 3.85 | |||||
150 | 200 | 24 | 324 | 24.20 | 170 | 125 | 4.07 | |||||
160 | 210 | 26 | 350 | 28.00 | 130 | 4.30 | ||||||
170 | 225 | 38 | 44 | 60 | M14 | 22 | 386 | 32.80 | 160 | 120 | 190 | 5.78 |
180 | 235 | 24 | 420 | 37.80 | 165 | 125 | 6.05 | |||||
190 | 250 | 46 | 52 | 68 | 28 | 490 | 46.50 | 150 | 115 | 8.25 | ||
200 | 260 | 30 | 525 | 52.50 | 150 | 115 | 8.65 | |||||
210 | 275 | 50 | 56 | 74 | M16 | 24 | 599 | 62.89 | 151 | 115 | 295 | 10.10 |
220 | 285 | 26 | 620 | 68.00 | 150 | 115 | 11.22 | |||||
240 | 305 | 30 | 715 | 85.50 | 160 | 125 | 12.20 | |||||
250 | 315 | 32 | 768 | 96.00 | 162 | 125 | 12.70 | |||||
260 | 325 | 34 | 800 | 104.00 | 165 | 130 | 13.20 | |||||
280 | 355 | 60 | 66 | 86.5 | M18 | 32 | 915 | 128.00 | 145 | 115 | 405 | 19.20 |
300 | 375 | 36 | 1020 | 153.00 | 150 | 120 | 20.50 | |||||
320 | 405 | 72 | 78 | 100.5 | M20 | 1310 | 210.00 | 120 | 580 | 29.60 | ||
340 | 425 | 224.00 | 145 | 115 | 31.10 | |||||||
360 | 455 | 84 | 90 | 116.0 | M22 | 1630 | 294.00 | 115 | 780 | 42.20 | ||
380 | 475 | 1620 | 308.00 | 135 | 110 | 44.00 | ||||||
400 | 495 | 1610 | 322.00 | 130 | 105 | 46.00 | ||||||
420 | 515 | 40 | 1780 | 374.00 | 135 | 110 | 50.00 | |||||
450 | 555 | 96 | 102 | 130.0 | M24 | 40 | 2050 | 461.25 | 124 | 100 | 1000 | 65.00 |
480 | 585 | 42 | 2160 | 518.40 | 100 | 71.00 | ||||||
500 | 605 | 44 | 2240 | 560.00 | 123 | 100 | 72.60 | |||||
530 | 640 | 45 | 2330 | 617.00 | 121 | 100 | 83.60 | |||||
560 | 670 | 48 | 2440 | 680.00 | 120 | 100 | 85.00 | |||||
600 | 710 | 50 | 2580 | 775.00 | 118 | 100 | 91.00 | |||||
630 | 740 | 52 | 2680 | 844.00 | 117 | 105 | 94.00 | |||||
670 | 780 | 56 | 2820 | 944.00 | 116 | 100 | 101.00 | |||||
710 | 820 | 60 | 2970 | 1054.00 | 115 | 100 | 106.00 | |||||
750 | 860 | 62 | 3130 | 1173.00 | 115 | 100 | 112.00 | |||||
800 | 910 | 66 | 3260 | 1300.00 | 112 | 100 | 118.00 | |||||
850 | 960 | 70 | 3500 | 1487.00 | 113 | 100 | 125.00 | |||||
900 | 1010 | 75 | 3680 | 1650.00 | 112 | 100 | 132.00 | |||||
950 | 1060 | 80 | 3870 | 1838.00 | 100 | 139.00 | ||||||
1000 | 1110 | 82 | 4000 | 2000.00 | 110 | 100 | 146.00 | |||||
注:Z2型胀紧联结套螺钉的机械性能等级为12.9级。 |
